FRAME WALL 50

RÁMOVÉ PROJEKČNÍ PLOCHY

STACIONÁRNÍ PLÁTNO S RÁMEM Z HLINÍKOVÉHO

PROFILU SE SKRYTÝMI MONTÁŽNÍMI PRVKY



•  Hliníkový rám, průřez profilu - 5 cm široký a 3 cm hluboký, černě

lakovaný - strukturovaný lak RAL-9005 .


•  Lehká hliníková konstrukce je ideální pro snadnou montáž.


•  Rámový systém se skládá z jednotlivých hliníkových profilů, které jsou

spojeny pomocí rohových elementů a zajištěny šrouby.


•  Napnutí projekčního plátna prostřednictvím patentů na zadní straně

rámu.


•  Připevnění patentů je na rámu přesně definováno pro ideální vypnutí

projekční plochy


•  Standartní projekční plocha : Blanco D.

Hliníkový rám lakován strukturální

barvou pro eliminaci nežádoucích odlesků

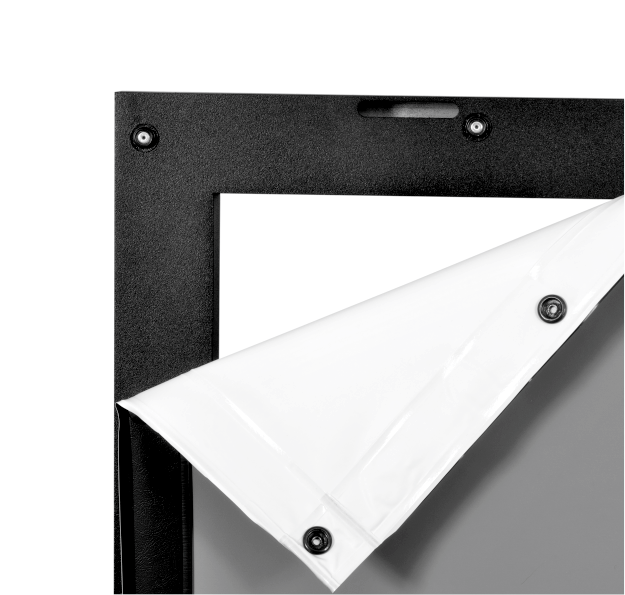

Projekční plocha připevněna

pomocí patentů na zadní stranu

rámu

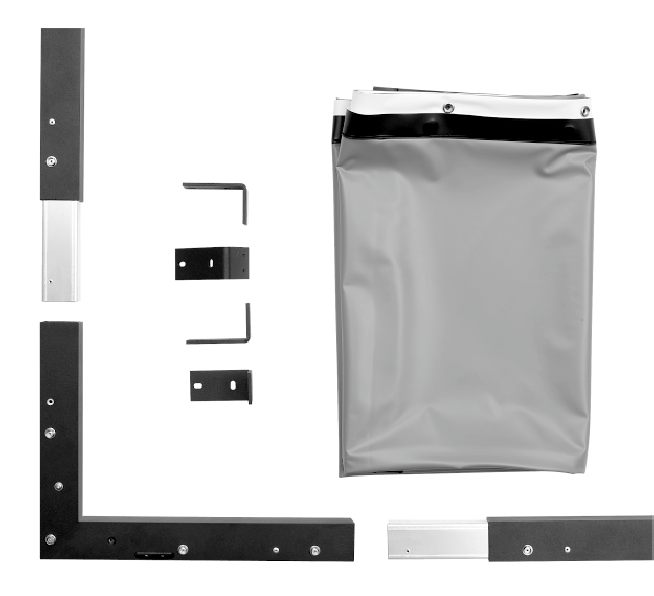

Rám složen z jednotlivých elementů pro jednodušší přepravu

Modul plochy

Vnější rozměr/Rozměr obrazu

v cm (š x v)

Formát

Katalogové číslo

Hmotnost hrubá / čistá

v kg

Rozměry balení

v cm

Modul rámu

v cm

Projekční plocha

180

190x145 / 180x135

4 : 3

26333

12.5 / 9.5

175 x 33 x 18

5 / 3

Blanco D

200

210x160 / 200x150

4 : 3

26338

13.5 / 10.5

190 x 33 x 18

5 / 3

Blanco D


210x123 / 200x113

16 : 9

26356

12.5 / 9.5

160 x 33 x 18

5 / 3

Blanco D


210x135 / 200x125

16 : 10

26390

13 / 10

165 x 33 x 18

5 / 3

Blanco D

240

250x190 / 240x180

4 : 3

26343

15 / 12

220 x 33 x 18

5 / 3

Blanco D


250x145 / 240x135

16 : 9

26359

14 / 11

175 x 33 x 18

5 / 3

Blanco D


250x160 / 240x150

16 : 10

26392

14.5 / 11.5

190 x 33 x 18

5 / 3

Blanco D

300

310x235 / 300x225

4 : 3

26349

18 / 14.5

265 x 33 x 18

5 / 3

Blanco D


310x179 / 300x169

16 : 9

26365

16.5 / 13.2

210 x 33 x 18

5 / 3

Blanco D


310x197 / 300x187

16 : 10

26396

16.9 / 13.7

230 x 33 x 18

5 / 3

Blanco D

360

370x280 / 360x270

4 : 3

26350

19.6 / 16.5

310 x 33 x 18

5 / 3

Blanco D


370x213 / 360x203

16 : 9

26366

18.6 / 15.5

245 x 33 x 18

5 / 3

Blanco D


370x235 / 360x225

16 : 10

26397

19.6 / 16.5

265 x 33 x 18

5 / 3

Blanco D

400

410x310 / 400x300

4 : 3

26327

23.1 / 19.8

335 x 33 x 18

5 / 3

Blanco D


410x235 / 400x225

16 : 9

26347

22.1 / 18.8

265 x 33 x 18

5 / 3

Blanco D


410x260 / 400x250

16 : 10

26398

22.5 / 19.2

290 x 33 x 18

5 / 3

Blanco D

Dokumenty ke stažení  :



Frame Wall 50 - prezentační list (2).pdf

Prezentační list



Frame Wall 50 - technický list.pdf

Technický list



Frame Wall 50 - návod.pdf

Montážní návod



Použitelné projekční plochy :



BLANCO_RL.pdf

Blanco RL - technická data



BLANCO_SONORA_MICRO.pdf

Blanco Sonora Micro - technická data



DURABLA_REGENT.pdf

Durabla Regent - technická data



SONORA_REGENT.pdf

Sonora Regent - technická data



TRANSLUCENT_DF.pdf

Translucent DF - technická data



TRANSLUCENT_HG.pdf

Translucent HG - technická data



BLANCO_D.pdf

Blanco D - technická data



SONORA_REGENT_3D_SILVER.pdf

Sonora Regent 3D Silver - technická data
