FRAME FLOOR 50

RÁMOVÉ PROJEKČNÍ PLOCHY

PŘENOSNÁ RÁMOVÁ PROJEKČNÍ PLOCHA SE

ZÁSUVNÝM SYSTÉMEM HLINÍKOVÉHO RÁMU



•  Hliníkový rám, průřez profilu - 5 cm široký a 3 cm hluboký, černě

lakovaný - strukturovaný lak RAL-9005 .


•  Lehká hliníková konstrukce je ideální pro snadnou montáž.


•  Rámový systém se skládá z jednotlivých hliníkových profilů, které jsou

spojeny pomocí rohových elementů a zajištěny šrouby.


•  Napnutí projekčního plátna prostřednictvím patentů na zadní straně

rámu.


•  Připevnění patentů je na rámu přesně definováno pro ideální vypnutí

projekční plochy


•  Standartní projekční plocha : Blanco D.

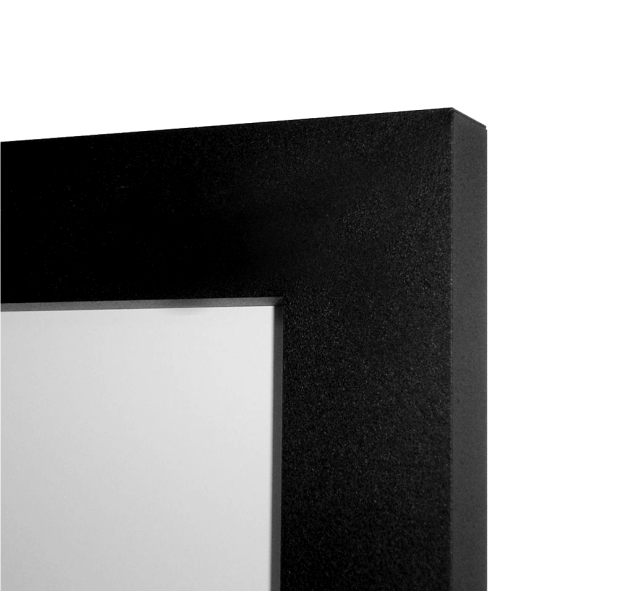

Hliníkový rám lakován strukturální

barvou pro eliminaci nežádoucích odlesků

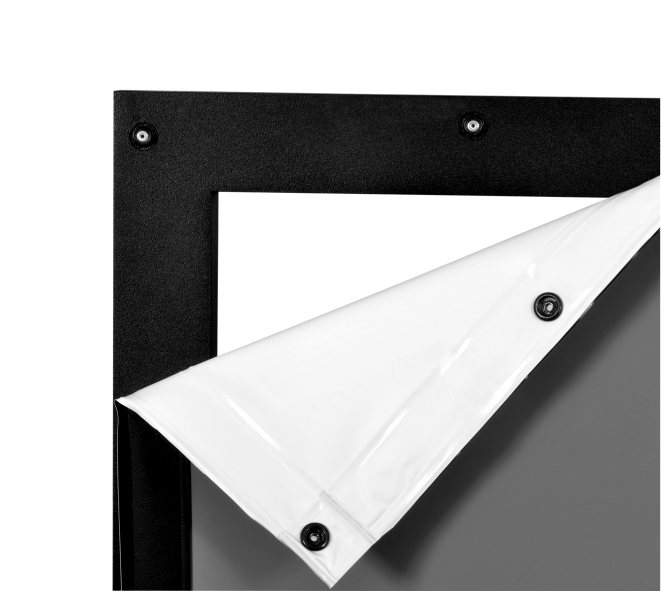

Projekční plocha připevněna

pomocí patentů na zadní stranu

rámu

Rám složen z jednotlivých elementů pro jednodušší přepravu

Modul plochy

Vnější rozměr/Rozměr obrazu

v cm (š x v)

Formát

Katalogové číslo

Hmotnost hrubá / čistá

v kg

Rozměry balení

v cm

Modul rámu

v cm

Projekční plocha

180

190x145 / 180x135

4 : 3

36333

14 / 11

175 x 33 x 18

5 / 3

Blanco D

200

210x160 / 200x150

4 : 3

36338

17 / 13

190 x 33 x 18

5 / 3

Blanco D


210x123 / 200x113

16 : 9

36356

14 / 11

160 x 33 x 18

5 / 3

Blanco D


210x135 / 200x125

16 : 10

36390

14.5 / 11.5

165 x 33 x 18

5 / 3

Blanco D

240

250x190 / 240x180

4 : 3

36343

16.5 / 13.5

220 x 33 x 18

5 / 3

Blanco D


250x145 / 240x135

16 : 9

36359

15.5 / 12.5

175 x 33 x 18

5 / 3

Blanco D


250x160 / 240x150

16 : 10

36392

16 / 13

190 x 33 x 18

5 / 3

Blanco D

300

310x235 / 300x225

4 : 3

36349

19 / 16

265 x 33 x 18

5 / 3

Blanco D


310x179 / 300x169

16 : 9

36365

17.7 / 14.7

210 x 33 x 18

5 / 3

Blanco D


310x197 / 300x187

16 : 10

36396

18.2 / 15.2

230 x 33 x 18

5 / 3

Blanco D

360

370x280 / 360x270

4 : 3

36350

21 / 18

310 x 33 x 18

5 / 3

Blanco D


370x213 / 360x203

16 : 9

36366

20 / 17

245 x 33 x 18

5 / 3

Blanco D


370x235 / 360x225

16 : 10

36397

21 / 18

265 x 33 x 18

5 / 3

Blanco D

400

410x310 / 400x300

4 : 3

36327

24.3 / 21.3

335 x 33 x 18

5 / 3

Blanco D


410x235 / 400x225

16 : 9

36347

23.3 / 20.3

265 x 33 x 18

5 / 3

Blanco D


410x260 / 400x250

16 : 10

36398

23.7 / 20.7

290 x 33 x 18

5 / 3

Blanco D

Dokumenty ke stažení  :



Frame Floor 50 - prezentační list (2).pdf

Prezentační list



Frame Floor 50 - technický list.pdf

Technický list



Frame Floor 50 - návod.pdf

Montážní návod



Použitelné projekční plochy :



BLANCO_RL.pdf

Blanco RL - technická data



BLANCO_SONORA_MICRO.pdf

Blanco Sonora Micro - technická data



DURABLA_REGENT.pdf

Durabla Regent - technická data



SONORA_REGENT.pdf

Sonora Regent - technická data



TRANSLUCENT_DF.pdf

Translucent DF - technická data



TRANSLUCENT_HG.pdf

Translucent HG - technická data



BLANCO D.pdf

Blanco D - technická data



SONORA_REGENT_3D_SILVER.pdf

Sonora Regent 3D Silver - technická data
